Việc cấu hình Cisco Catalyst IE9300 Rugged Series đóng vai trò then chốt trong quá trình triển khai hệ thống mạng công nghiệp. Dù sử dụng hệ điều hành Cisco IOS XE quen thuộc, nhưng khi áp dụng trong môi trường OT, bạn cần đặc biệt chú ý đến cách thiết lập VLAN, trunk, địa chỉ IP, bảo mật cổng và các tính năng giám sát. Phần dưới đây chúng tôi sẽ hướng dẫn bạn từng bước cấu hình IE9300 Rugged một cách rõ ràng, dễ hiểu, phù hợp cho cả kỹ sư mới bắt đầu lẫn người đã có kinh nghiệm

KHÁI QUÁT VỀ SWITCH CISCO IE9300 RUGGED

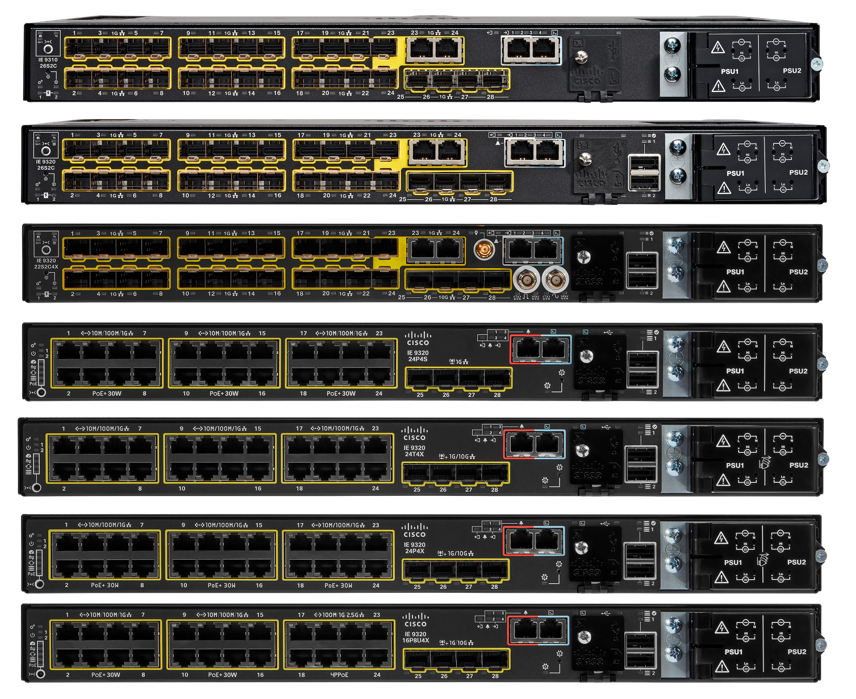

Cisco Catalyst IE9300 Rugged Series là dòng switch công nghiệp thế hệ mới, được thiết kế để hoạt động ổn định trong những môi trường khắc nghiệt như nhà máy sản xuất, trạm điện, hầm mỏ, hệ thống giao thông thông minh (ITS) và cơ sở hạ tầng thị. Khác với dòng swtich doanh nghiệp thông thường, IE9300 sở hữu khả năng chịu nhiệt độ cao từ -40 độ C đến 75 độ C, chống bụi, chống rung lắc mạnh, và đáp ứng tốt trong điều kiện độ ẩm hoặc môi trường dễ bị nhiễu điện từ.

Switch IE9300 thuộc phân khúc Industrial Ethernet Switch, hỗ trợ các tính năng mạng hiện đại như:

Hiệu suất cao với tốc độ truyền dữ liệu lên đến 1G/10G, đáp ứng yêu cầu băng thông cho các ứng dụng loT công nghiệp thời gian thưcj.

Bảo mật cấp doanh nghiệp, tích hợp TrustSec, MACsec và phân tách mạng bằng các chính sách truy cập linh hoạt.

Khả năng định tuyến cao cấp, hỗ trợ các giáo thức như OSPF, BGP, PIM, giúp quản lý lưu lượng thông minh và tối ưu.

Tích hợp với hệ thống điều hành mạng thông minh Cisco DNA Center, cho phép giám sát, cấu hình và tự động hóa toàn hệ thống công nghiệp từ một giao diện duy nhất.

Sẵn sàng cho Cisco SD-Access, giúp đơn giản hóa vận hành, tăng tính bảo mật và khả năng mở rộng của mạng công nghiệp.

Ngoài ra, dòng IE9300 được thiết kế theo tiêu chuẩn fanless (không quạt), giúp hoạt động êm ái, ít bảo trì và tăng độ bền trong dài hạn. Với thiết kế module linh hoạt, người dùng có thể dễ dàng mở rộng số lượng cổng, lựa chọn giữa các cổng đồng hoặc cổng quang tùy theo nhu cầu triển khai thực tế. Cisco IE9300 Rugged không chỉ là một switch công nghiệp bền bỉ, mà còn là nền tảng mạng thông minh, bảo mật và dễ quản lý dành cho các tổ chức đang chuyển đổi sang môi trường IoT công nghiệp, nơi mà tính ổn định, hiệu năng và khả năng giám sát tập trung là yếu tố then chốt.

Có thể bạn đang quan tâm:

CÁC LỆNH CẤU HÌNH SWITCH CISCO IE9300 RUGGED

Switch Cisco IE9300 sử dụng hệ điều hành IOS XE giống với nhiều dòng switch doanh nghiệp của Cisco, vì vậy cú pháp lệnh cấu hình khá quen thuộc. Tuy nhiên, do đặc thù hoạt động trong môi trường công nghiệp, một số tính năng và cấu hình trên IE9300 có những điểm cần lưu ý riêng. Dưới đây là tập hợp các lệnh cấu hình cơ bản và thường dùng nhất giúp triển khai IE9300 hiệu quả.

Truy Cập CLI Trên Switch Cisco IE9300 Rugged

Để thực hiện cấu hình truy cập CLI trên Switch Cisco IE9300 Rugged bạn cần thực hiện thiết lập lệnh và quản lý thiết bị. Dưới đây là hai cách đơn giản để truy cập CLI:

Truy Cập Qua Cổng Console

Đây là cách phổ biến nhất khi cấu hình Switch Cisco IE9300 Rugged, bạn có thể làm theo hướng dẫn để có thể truy cập qua cổng Console một cách đơn giản.

Chuẩn bị thiết bị:

1 máy tính (PC hoặc laptop)

1 cáp console

Phần mềm kết nối console (Tiêu biểu như: PuTTY, Tera Term hoặc Serial Monitor)

Các bước thực hiện:

Kết nối cáp console từ máy tính đến cổng console của switch (thường có ký hiệu “Console” màu xanh hoặc cổng USB)

Mở phần mềm kết nối (ví dụ: PuTTY):

Chọn Serial (nếu dùng cáp RJ45 hoặc USB-to-Serial)

Chọn cổng COM đúng (kiểm tra trong Device Manager của Windows)

Thiết lập tốc độ baud: 9600 (mặc định), dữ liệu 8 bit, không parity, 1 stop bit (8N1)

Bấm Open để mở phiên CLI.

Khi giao diện hiện ra, bạn sẽ thấy lời nhắc sau:

Switch>

Giờ đây bạn đã vào CLI thành công và có thể bắt đầu cấu hình Cisco IE9300 Rugged

Truy Cập Qua Cổng USB

Dưới đây là các bước để truy cập CLI trên Cisco IE9300 Rugged qua cổng USB.

Kết nối cáp USB-C từ switch đến máy tính.

Tải driver USB console từ trang chủ Cisco (nếu máy tính không tự nhận).

Dùng phần mềm console như PuTTY chọn đúng cổng COM USB-C.

Thực hiện tương tự các bước như truy cập CLI qua cổng console ở phần trên.

Cấu Hình Đặt Tên Cho Switch Cisco IE9300 Rugged

Switch> enable
Switch# configure terminal
Switch(config)# hostname name

Trong đó:

enable: Truy cập chế độ đặc quyền EXEC trên Switch Cisco IE9300 Rugged.

configure terminal: Truy cập chế độ cấu hình toàn cục.

name: Tên bạn muốn đặt cho Switch

Cấu Hình Mật Khẩu Cho Switch Công Nghiệp Cisco IE9300 Rugged

Switch(config)# enable secret password

Trong đó:

password: Mật khẩu muốn chỉ định khi truy cập chế độ đặc quyền.

Cấu Hình Mật Khẩu Cho Cổng Console Trên Switch Cisco IE9300 Rugged

Switch(config)# line console 0
Switch(config-line)# password matkhau
Switch(config-line)# login
Switch(config-line)# exit

Trong đó:

matkhau: Đặt mật khẩu cần nhập khi truy cập cổng console.

Cấu Hình Mật Khẩu Cho Cổng VTY (SSH/Telnet) Trên Cisco IE9300

Đây là cấu hình áp dụng cho SSH hoặc Telnet, giao thức được sử dụng để truy cập và quản lý Switch Cisco IE9300 Rugged.

Switch(config)# line vty 0 4
Switch(config-line)# password matkhau
Switch(config-line)# login
Switch(config-line)# exit

Trong đó:

line vty 0 4: Cấu hình 5 cổng truy cập ảo (từ vty 0 đến 4).

matkhau: Mật khẩu truy cập giao thức SSH hoặc Telnet.

Cấu Hình VLAN Cho Switch Cisco IE9300

Switch(config)# vlan 10
Switch(config-vlan)# name vlanname
Switch(config-vlan)# exit
Switch(config)# interface range gigabitEthernet1/0/1 – 1/0/10
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10

Trong đó:

vlan 10: Tạo VLAN với ID 10.

vlanname: Đặt tên VLAN để dễ nhận biết.

gigabitEthernet1/0/1 – 1/0/10: Áp dụng cấu hình cho nhiều cổng cùng lúc.

mode access: Đặt cổng ở chế độ truy cập (Access).

access vlan 10: Gán VLAN 10 cho các cổng truy cập.

Cấu Hình Địa Chỉ IP VLAN Cho Switch Cisco IE9300 Rugged

Switch(config)# interface vlan 1
Switch(config-if)# ip address 192.168.1.10 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)# exit

Trong đó:

vlan 1: Địa chỉ VLAN muốn cấu hình địa chỉ IP

KẾT LUẬN

Trên đây là những lệnh cấu hình cơ bản và quan trọng giúp bạn triển khai và quản trị Switch IE9300 Rugged trong môi trường công nghiệp một cách hiệu quả. Việc nắm vững các lệnh cấu hình và hiểu rõ chức năng của từng lệnh không chỉ giúp tối ưu hiệu suất hệ thống mà còn đảm bảo độ tin cây, bảo mật và khả năng mở rộng mạng lưới OT/IT. Trong quá trình cấu hình, đừng quên thường xuyên kiểm tra trạng thái thiết bị, sao lưu cấu hình và cập nhập phần mềm để hệ thống luôn vận hành ổn định và an toàn.
